Optische 360°-3D-Vermessung von Bauteilen

Unsere Dienstleistung für maximale Präzision: schnell, berührungslos, kostensparend

Ob Konstruktion, Qualitätssicherung, Fertigung oder reine Erfassung:
Mit unserem Service der optischen 3D-Vermessung von Werkstücken sparen Sie spürbar Zeit und Kosten. Auch dann, wenn es um die 3D-Digitalisierung von Bauteilen, Formen, Gussteilen, Spritzgussteilen, Maschinenbauteilen und anderem geht. Zeitaufwendige taktile Messungen mit Koordinatenmaschinen gehören damit der Vergangenheit an.

3D-Messung mit hoher Präzision

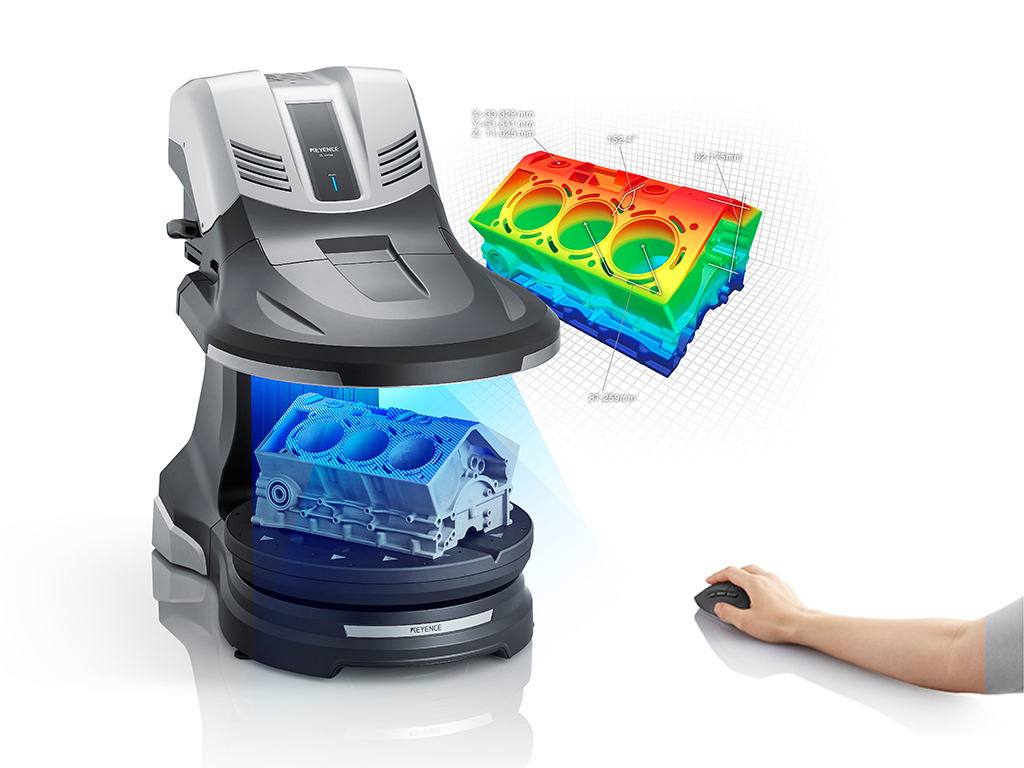

Sie haben höchste Oberflächenansprüche? Unser hochpräziser 3D-Scanner erfasst Ihr gesamtes Messobjekt bis auf 0,01 mm genau; die Wiederholgenauigkeit liegt bei 0,002 mm. Das Messsystem kann größere Bauteile bis zu einer Breite und Länge von 500 mm und einer Höhe von 250 mm erfassen. Hinzu kommt die Messung kleinster Teile, bei der 16 Millionen Messpunkte feinste Strukturen des Bauteils erfassen.

Die Vorteile unseres 3D-Scan-Services:

  • Schnell und kostengünstig: Die optische 3D-Vermessung ermöglicht uns eine schnelle und somit für Sie kostengünstige Erfassung Ihrer Bauteile.
  • Berührungslose Messung: Ihr Bauteil ist ohne jegliche Berührungspunkte oder realer Schnitte erfassbar. Sogar Querschnitte können zerstörungsfrei digital erstellt werden.
  • Präzise 3D-Messungen komplexer Bauteile: Mit bis zu 16 Millionen Messpunkten können wir Ihr Objekt präzise erfassen. Unser Gerät besitzt ein Kalibrierzertifikat und liegt bei einer Messgenauigkeit von 0,01 mm sowie einer Wiederholgenauigkeit von 0,002 mm.
  • Datentransparenz: Wir stellen Ihnen alle zuvor definierten Scandaten für die Weiterverwendung zur Verfügung.

Optische Vermessung: innovative Technologie mit einzigartigen Funktionen

Unsere 3D-Scans stehen für Schnelligkeit bei höchster Präzision, rasche Verfügbarkeit von Scan-Daten und Messprotokollen sowie – wenn erforderlich – der Flächendaten.

Die Funktionen:

  • Berührungslose und zerstörungsfreie Ebenen- und Querschnittsmessung
  • Messung von Form- und Lagetoleranzen
  • 360°-3D-Scan mit Echtfarben-Darstellung
  • Farbliche Darstellung von Höhenabweichungen: CAD-Vergleichsmessung,
  • Messobjekt-Vergleichsmessung, Wandstärkenmessung

Vergleichsmessungen: Abweichungen einfach farblich visualisieren

  • CAD-Vergleichsmessungen: Überprüfen Sie die gemessenen Daten des Bauteils durch einen Vergleich mit der 3D-CAD-Konstruktionsdatei.
  • Messobjekt-Vergleichsmessungen: Analysieren Sie Änderungen im Erscheinungsbild vor und nach Gebrauch des Bauteils absolut präzise.
  • Wandstärkenmessung: Analysieren Sie berührungslos Änderungen der Wandstärke von Messobjekten.
  • 3D-Farbbildgebung: Nutzen Sie die schnelle Darstellung von Unterschieden zwischen Oberflächen.

Große Teile, kleine Teile: Das bietet Ihnen unser 3D-Scan-Service

Schnell, präzise, kosteneffizient: Unsere 3D-Scans bieten Ihnen eine Reihe überzeugender Vorteile. Und so gehen wir vor: Senden Sie uns Ihre Teile zur Vermessung einfach zu. Ist der 3D-Scan erstellt, richten wir die Daten nach CAD oder Zeichnung aus und führen eine Soll-Ist Analyse durch – je nach Aufgabe mit Form-Lage-Toleranzen. Zusätzlich können Sie ganz nach Bedarf weitere Dienstleistungen nutzen. So erzeugen wir auf Wunsch neue Flächen mittels Flächenrückführung (3D-Digitalisierung) oder pflegen geänderte Werkzeugdaten ins vorhandene CAD ein, sodass der neueste Stand reproduzierbar ist.

Da sich die 3D-Modelle nahtlos in eine Vielzahl von CAD- und CAM-Programmen exportieren lassen, können Sie damit Qualitätskontrollen oder notwendige Messungen durchführen und natürlich Daten für Ihre Produktion daraus generieren.

Das bietet Ihnen unser 3D-Scan-Service

Vom Industrieprodukt über Motoren, Maschinen und Komponenten bis hin zu Elektro- und Haushaltsgeräten sowie Konsumartikeln: Die Branchen, Produkte und Einsatzgebiete der optischen Vermessung von Bauteilen sind vielfältig. Das Verfahren lässt sich u.a. einsetzen bei:

  • Produktentwicklung,
  • Qualitätskontrolle und
  • Produktion.

Ein grundlegender Vorzug der optischen 3D-Scantechnologie: Durch das komplett berührungslose Abtasten ist die Gewinnung der Messdaten absolut objektschonend. Deshalb eignet sich das Verfahren auch ideal zur Erfassung von Einzelstücken wie industriellen Prototypen und älteren Teilen, von denen keine Zeichnungen vorliegen. Generell ist der 3D-Scan für alle Arten berührungsempfindlicher Objekte die richtige Wahl.

Kontakt

Unsere Ansprechpartner haben die Antwort. Im gemeinsamen Gespräch klären wir alle relevanten Punkte, um Sie auf schnellstem Weg zu Ihrem individuellen Formteil zu bringen.
